产品介绍

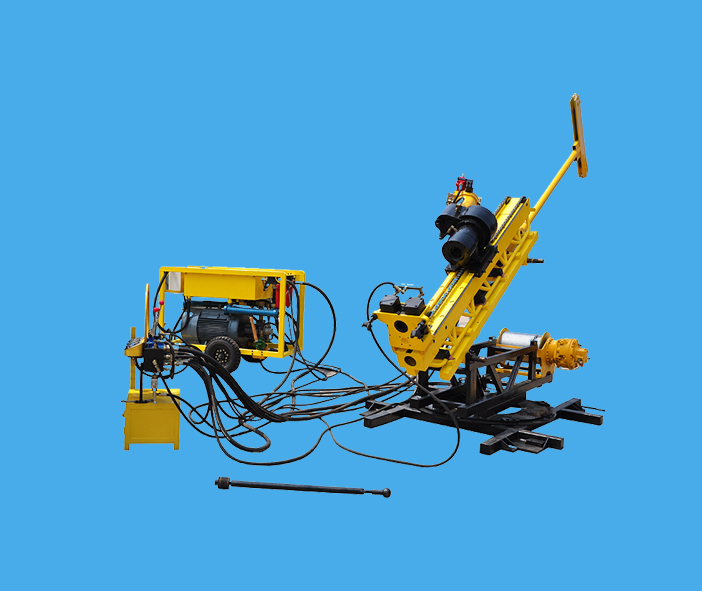

Z90-2 全液压巷道钻机性能参数(双联泵结构):
主轴转速(r/min) |
0-1250 |
液压系统工作压力MPa |
20 |
主轴扭矩(Nm) |
>950 |
最大工作压力MPa |
25 |
轴向推力 kN |
>53 |
钻孔方位角 |
0°~360° |
轴向拉力 kN |
>66 |
井下钻孔倾角 |
0°~360° |
动力头行程mm |
1600 |
地表钻孔倾角 |
0°~180° |
电机功率kw |
55 |
电机转速rpm |
1480 |
电压V |
380 |
频率Hz |
50 |
主泵最大压力MPa |
31.5 |
辅泵最大压力MPa |
31.5 |
钻机部件外型尺寸 |
主机体:2500×310×500 动力车:1650×1100×1210 |
||
(长*宽*高)mm |
操纵台:550×450×1150 |
||
钻机部件重量 |
总重量:1650 kg(主机体:550kg 动力车:600kg 操作台:112kg) |
注:
以上为双联泵结构的钻机数据,仅供参考,如有变动,恕不提前通知;详细技术咨询,请致电我司销售&技术部门
钻孔深度与钻孔直径及钻杆材料的关系:
Z90-2型
钻孔深度m
钻孔直径mm
钻杆直径mm
钻杆材料
600
59(BQ)
55.5
钢 Steel
480
75(NQ)
71
钢 Steel
350
95(HQ)
89
钢 Steel
注:
以上表格数据为在同质岩层中垂直向下钻孔数据,仅供参考。
