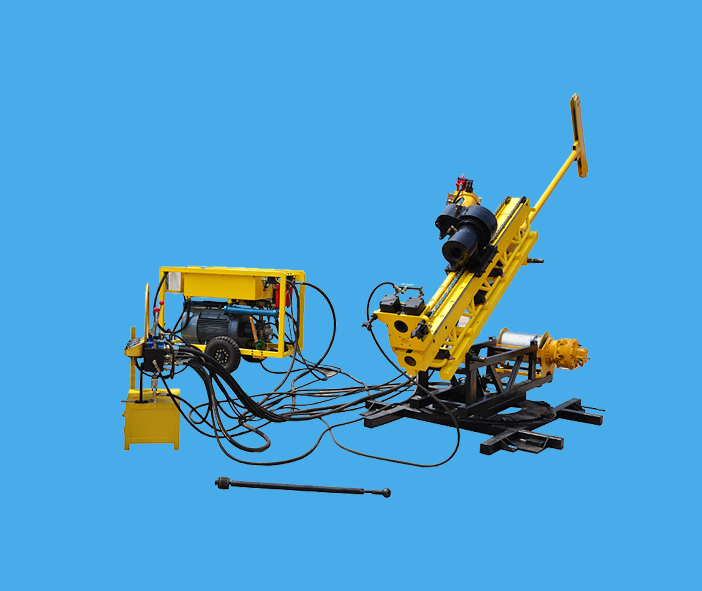

双联泵钻机-Z90-3
型号：Z90-3
品牌：
用途：
全国服务热线：+86（0）532 8587 1802
产品介绍
Z90-3 全液压巷道钻机性能参数（双联泵结构）：
主轴转速（r/min）
0-1300
液压系统工作压力MPa
20
主轴扭矩（Nm）
＞1300
最大工作压力MPa
25
轴向推力 kN
＞62
钻孔方位角
0°～360°
轴向拉力 kN
＞83
井下钻孔倾角
0°～360°
动力头行程mm
1600
地表钻孔倾角
0°～180°
电机功率kw
75
电机转速rpm
1480
电压V
380
频率Hz
50
主泵最大压力MPa
28
辅泵最大压力MPa
28
钻机部件外型尺寸
主机体：2500×390×620 动力车：1710×1100×1270
（长*宽*高）mm
操纵台：550×450×1150
钻机部件重量
总重量：1850 kg(主机体：600kg 动力车：850kg 操作台：116kg)
注：
以上为双联泵结构的钻机数据，仅供参考，如有变动，恕不提前通知；详细技术咨询，请致电我司销售&技术部门
钻孔深度与钻孔直径及钻杆材料的关系：
Z90-3型
钻孔直径(mm)
钻杆直径(mm)
钻杆材料
钻孔深度(m)
向下
水平
向上
95（HQ）
89
钢
400
300
200
75（NQ）
71
钢
550
400
300
59（BQ）
55.5
钢
700
550
400
注：
以上表格数据为在同质岩层中垂直向下钻孔数据，仅供参考。
